磁分離系統是基于當前最先進的加載沉淀池的基礎上進行改進,將化學混凝、機械攪拌、加載沉淀、斜管分離等各種有利于固液分離的技術進行高度集成,既保持了加載沉淀池的高速、緊湊、出水水質好、抗沖擊能力強、節約運行費用的優勢,又增加了操作運行的靈活性,可以針對不同的水質和應用實現不同介質的投加,或無需投加的靈活性。
一體化磁分離池的快速啟動、水質優異、可移動性等特點使其非常適合河道黑臭水體的應急治理,已逐漸被廣大用戶接受,并證明了其的成熟可靠。
系統構成

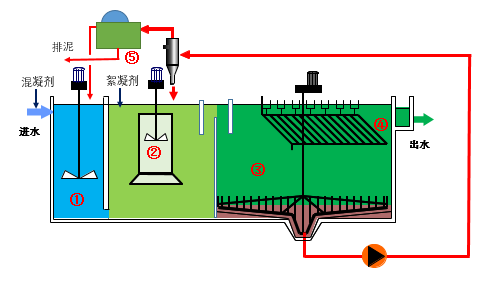

完整的磁分離系統(如下圖)包括混凝反應池(①)、絮凝反應池(②)、預沉淀(③)(90%的絮體進入斜管分離前已在此區沉淀濃縮)、斜管分離區(④)和介質回收(⑤)等幾大組成部分。
混凝絮凝反應
磁分離池的混凝反應采用管道混合器與機械混凝攪拌相結合,采用的攪拌機為快速攪拌機,反應時間為1-2分鐘。在混凝反應池(①),待沉淀水與投加的混凝劑進行混凝反應,同時與回收的介質/污泥和補充的介質進行充分的接觸,反應。良好的混凝反應是后續絮凝和沉淀的前提。
磁分離池的絮凝反應發生在絮凝反應池(②),絮凝反應池內裝有絮凝反應攪拌器、導流筒、導流板和絮凝劑投加環等,形成導流筒內外不同的絮凝能量差。導流筒內部絮凝速度快,由一個軸流攪拌機進行攪拌和提升,將由投加環投加的絮凝劑、回收的介質和回流污泥、待絮凝混凝水進行充分的攪拌混合,并推動混合液在反應器內不斷循環流動,促使體積較大、密實、均勻的礬化的形成。
預沉區
絮凝水通過水力隔墻和沉淀池之間的淹沒堰進入預沉區(③),因加載后的絮體比重較大,具有極好的沉淀性能,可使絕大部分的懸浮固體在該區沉淀(超過90%)并濃縮。濃縮池內設置帶有柵條的刮泥機,提高污泥濃縮效果。濃縮污泥的濃度在一般都達到10-20克/升。
斜板分離
斜板(④)的設計一方面提高了水力上升流速,節約占地,另一方面將預沉區逃逸的剩余礬花進一步分離,保證優異的澄清出水。整個斜板區的均勻配水非常重要,可以避免水流短路,使沉淀在最佳狀態下完成。
介質回收
介質回收系統包括了高剪機和磁粉回收機,大大增加了介質的回收效率。
工藝特點
磁分離技術是水沉淀技術的一種創新,集合了多種沉淀技術的特點。主要體現在沉淀效率高、出水水質穩定優異、占地面積小、抗沖擊能力強、操作靈活可靠、節約運行消耗等。
(1)沉淀效率高
磁分離池為形成能快速沉淀的礬化創造了良好的條件,同時輔以外加介質、斜管分離的特性以及完善的水力設計,使系統的上升流速可高達20-40m/h。
(2)出水穩定優異
良好的混凝絮凝條件,加強了對污染物的捕捉和聚集;斜管對剩余礬化的去除可產生優質出水。其優異的懸浮物去除能力可以媲美常規過濾,一般污水深度處理SS可穩定小于10mg/L,總磷可小于0.1mg/L
(3)占地面積小
超高的上升流速、極短的反應時間要求,緊湊的結構設計,使磁分離成為當前最緊湊的沉淀系統之一。其占地比當前普遍使用的高效沉淀池還少40%以上。
(4)抗沖擊能力強
通過污泥回流來控制絮凝反應池極高的污泥濃度(4-8g/l左右)是磁分離池的正常工況,與原水中的污泥濃度相比,循環污泥的濃度高很多,原水濃度的變化不會影響到此工況條件,因此也不會破壞礬花的形成,也就不會影響系統的正常運行。
(5)節約運行藥劑
完美的攪拌反應設計提高了藥劑的反應效率,同時污泥回流的設置可進一步回收利用未完全反應的藥劑,使得系統達到相同反應效率所需的藥劑大大減少。一般能節約10-20%的藥劑使用量。從而顯著節約運行費用。
